Scheider voor stroomtanks

De uitstekende magnetische prestaties, in combinatie met de perfecte afwerking en het reinigingssysteem, voldoen aan de behoeften van de meest veeleisende klanten in verschillende industriële sectoren, waar hoge eisen worden gesteld aan de zuiverheid van het eindproduct.

Wat zijn de voordelen van de MF CIS-tankscheider?

• Zeer eenvoudige bediening en reiniging, flexibiliteit.
• Kan ook vast worden geïnstalleerd op de plaats waar het materiaal wordt aangevoerd.
• Hoge afscheurkracht en magnetische inductie.
• Geschikt voor gangbare leidingsystemen – 80 mm (G 3“) en 100 mm (G 4”).
• Voldoet aan de normen voor gebruik in de voedingsmiddelenindustrie, bijv. EN 1935/2004.
• Gemaakt van roestvrij staal 1.4301.
• Accessoires: conisch of plat demonteerbaar zeefje + beschermende box.
• Bestendigheid, duurzaamheid, montage gereedheid.
• Certificaat van magnetische eigenschappen – gemeten met gekalibreerde apparatuur en door geschoold personeel. Regelmatige controle en controlemetingen door de serviceafdeling van MAGSY bij u ter plaatse.
• Opgenomen in het systeem voor snelle levering.

Scheider voor stroomtanks

Scheider voor stroomtanks

Scheider voor stroomtanks

Scheider voor stroomtanks

Afmetingen van tankmagnetische separatoren

MF CIS wordt standaard geproduceerd met schroefdraad G3“ en G4” – 80 en 100 mm.

Functie van de MF CIS-separator

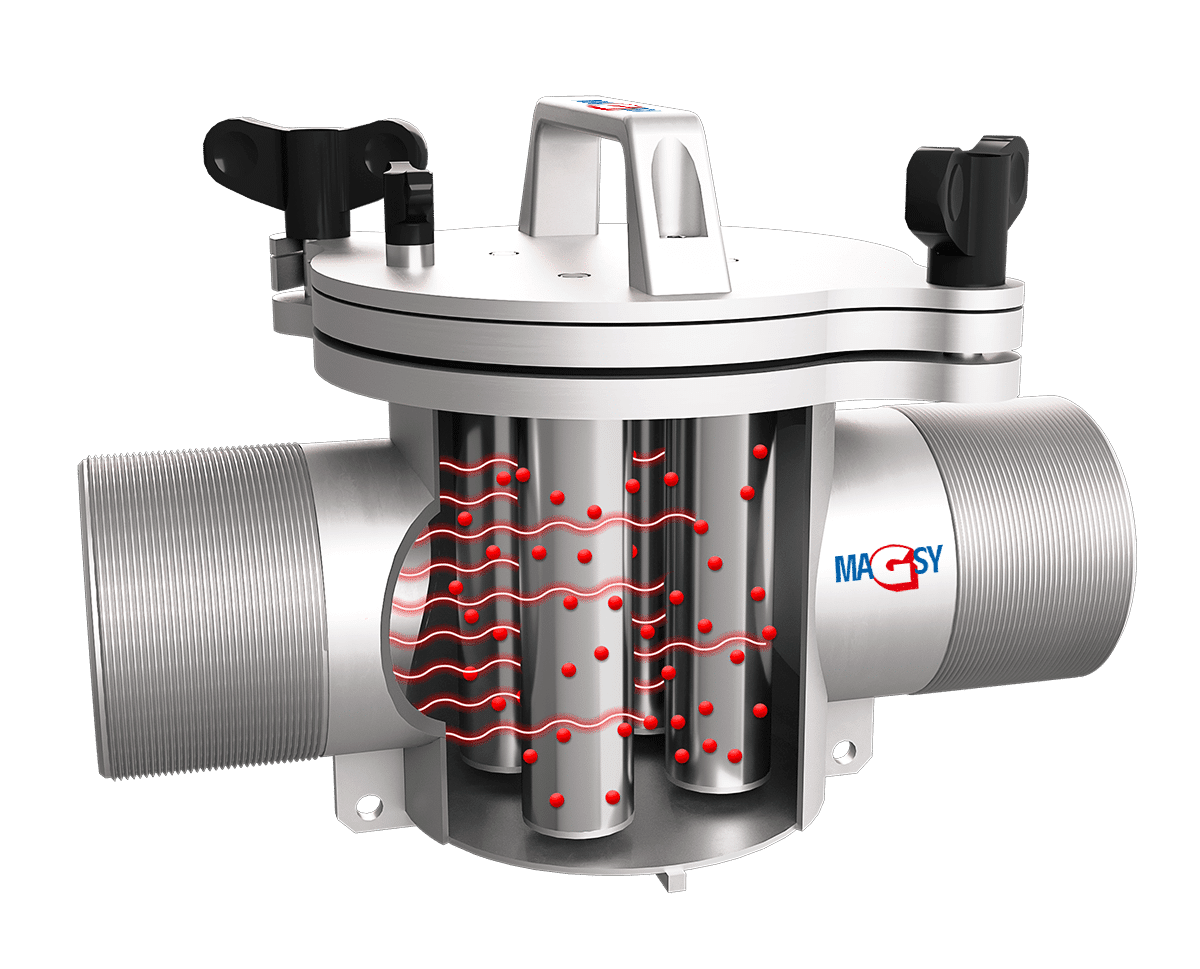

Het stortgoed passeert een perfect labyrint van 4 magnetische buizen met een diameter van 30 mm, voorzien van NdFeB-magneten. De behuizing van de magnetische separator is zo ontworpen dat er bij het lossen geen drukverlies optreedt en de lostijd niet aanzienlijk wordt verlengd. Hij is ontworpen voor een maximale druk van 2 bar voor goed strooibare, niet-abrasieve materialen.

Constructie van de MF CIS-separator

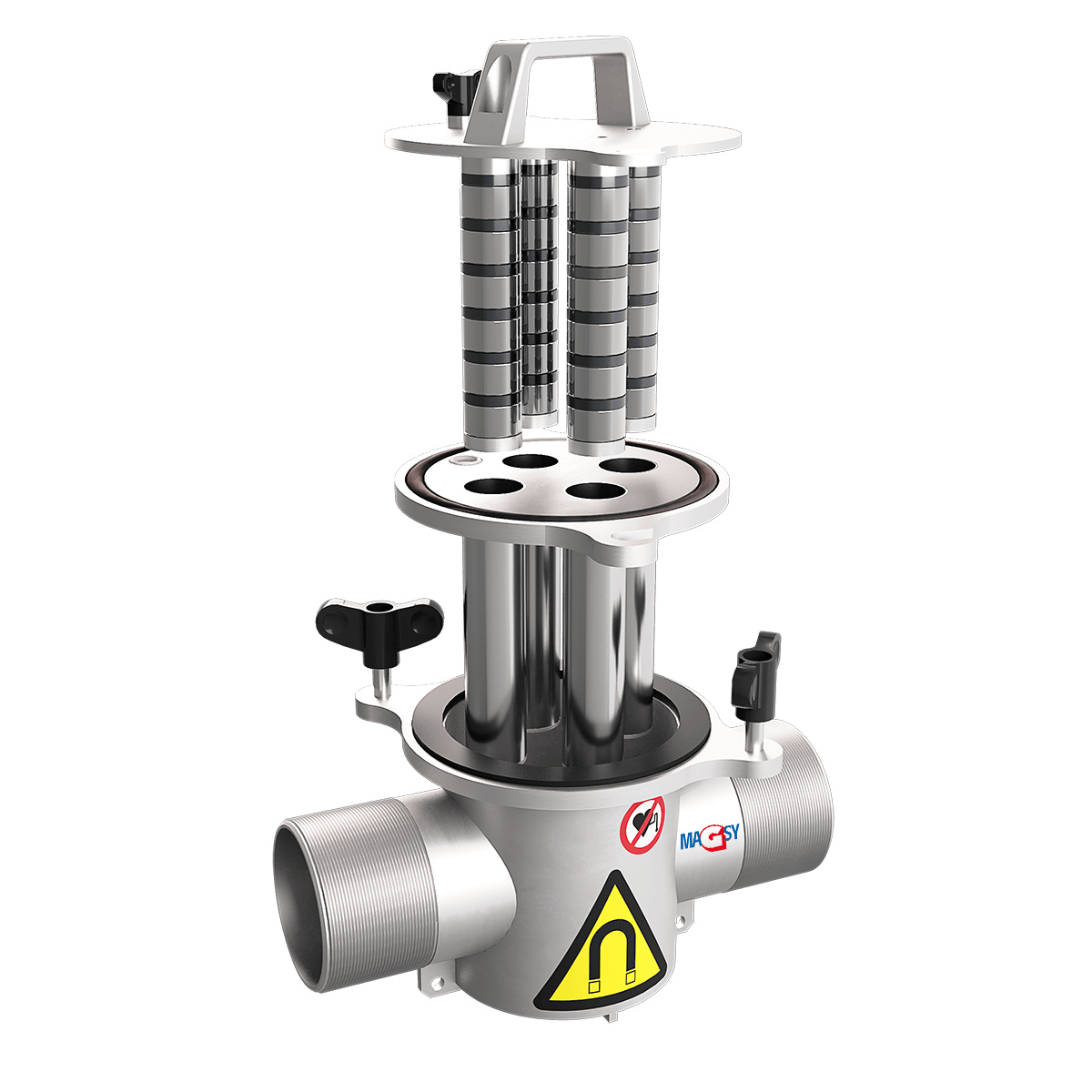

De separator bestaat uit twee volledig verwijderbare delen: de behuizing van de separator en de magnetische component. De component met magnetische buizen kan met behulp van een bajonetsluiting uit de behuizing van de magnetische separator worden verwijderd en met behulp van een handvat kunnen de neodymium magnetische kernen naar boven worden getrokken. Hierdoor worden de roestvrijstalen afdekbuizen gedemagnetiseerd en vallen de metalen weg.

Informatie over de kwaliteit van de verwerking

Wij hechten veel waarde aan de hoge kwaliteit van onze magnetische separatoren.

Procedure voor het reinigen van een magnetische tankseparator

Om de magnetische kernen te beschermen tegen beschadiging tijdens het reinigen, wordt een veiligheidsbox gebruikt, die de separator ook tijdens het transport in de opslagruimte van de tankwagen beschermt. Als extra uitrusting bieden wij een conische of vlakke zeef inclusief tussenstuk aan, die indien nodig op de MF CIS kan worden geïnstalleerd.

De separator is gemaakt van roestvrij staal 1.4301 en heeft een gezandstraalde afwerking. De afdekbuizen van de magnetische kernen zijn van gepolijst roestvrij staal 1.4301. Op verzoek kunnen we ook een tankseparator in volledig gepolijste uitvoering leveren.

Het totale gewicht van 12 kg maakt een probleemloze bediening door één persoon mogelijk.

Basis technische specificaties

Magnetische uitrusting

• zeer sterke NdFeB-magneten in gepolijste roestvrijstalen afdekbuizen

Hittebestendigheid van het magnetische materiaal

• standaard tot 80 °C

Magnetische prestaties

• standaard graad III – hoge afscheurkracht en inductie

Materiaal van de separator

• standaard: roestvrij staal 1.4301 / AISI 304
• optioneel: roestvrij staal 1.4404 / AISI 316 L (voor zure pH)

Drukbestendigheid

• standaard: 2 bar
• op verzoek kan een uitvoering voor hogere druk worden geleverd

Oppervlakteafwerking

• buitenoppervlakken en behuizing van de separator: machinaal gestraald met keramisch mengsel
• buitenoppervlak van afdekkingbuizen: gepolijst

Aansluitingen

• standaard schroefdraadbuis 80 of 100 mm
• indien gewenst kan worden uitgerust met snelkoppelingen voor brandweer

Afdichtingsmateriaal

• standaard: afdichting die voldoet aan de eisen voor de voedingsmiddelenindustrie
• optioneel: blauwe detecteerbare afdichting voor de voedingsmiddelenindustrie of volgens specificaties

Optionele functionele accessoires

• Duurzame veiligheidsbox MF CIS – beschermt de magnetische kernen tijdens het reinigen en de separator tijdens het transport (uitgerust met een borstel en doek – conform voor de voedingsmiddelenindustrie en 2 reserve vleugelmoeren)
• Kegelvormig zeefje (5 mm) of plat zeefje (15×15 mm) inclusief tussenstuk
