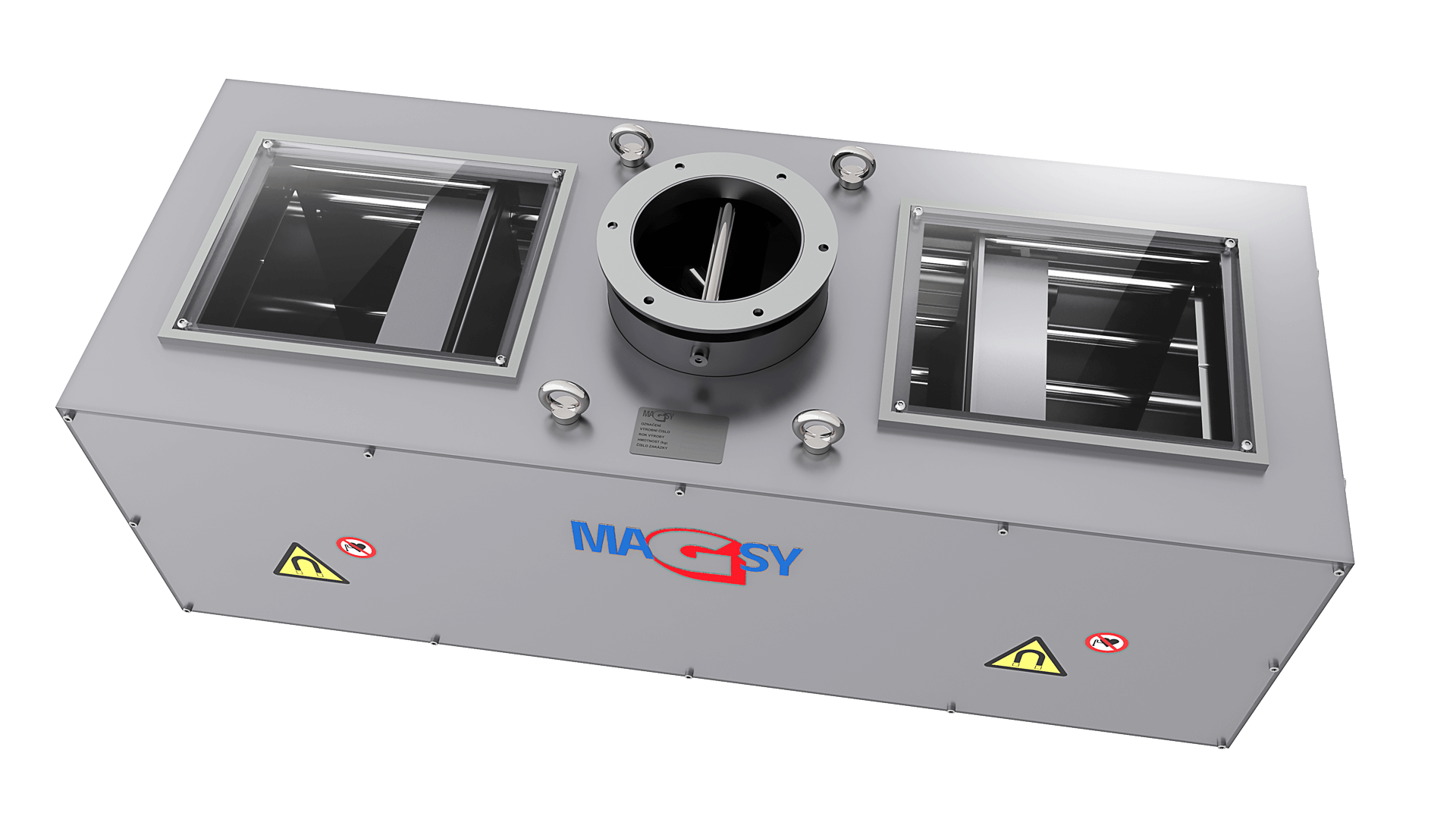

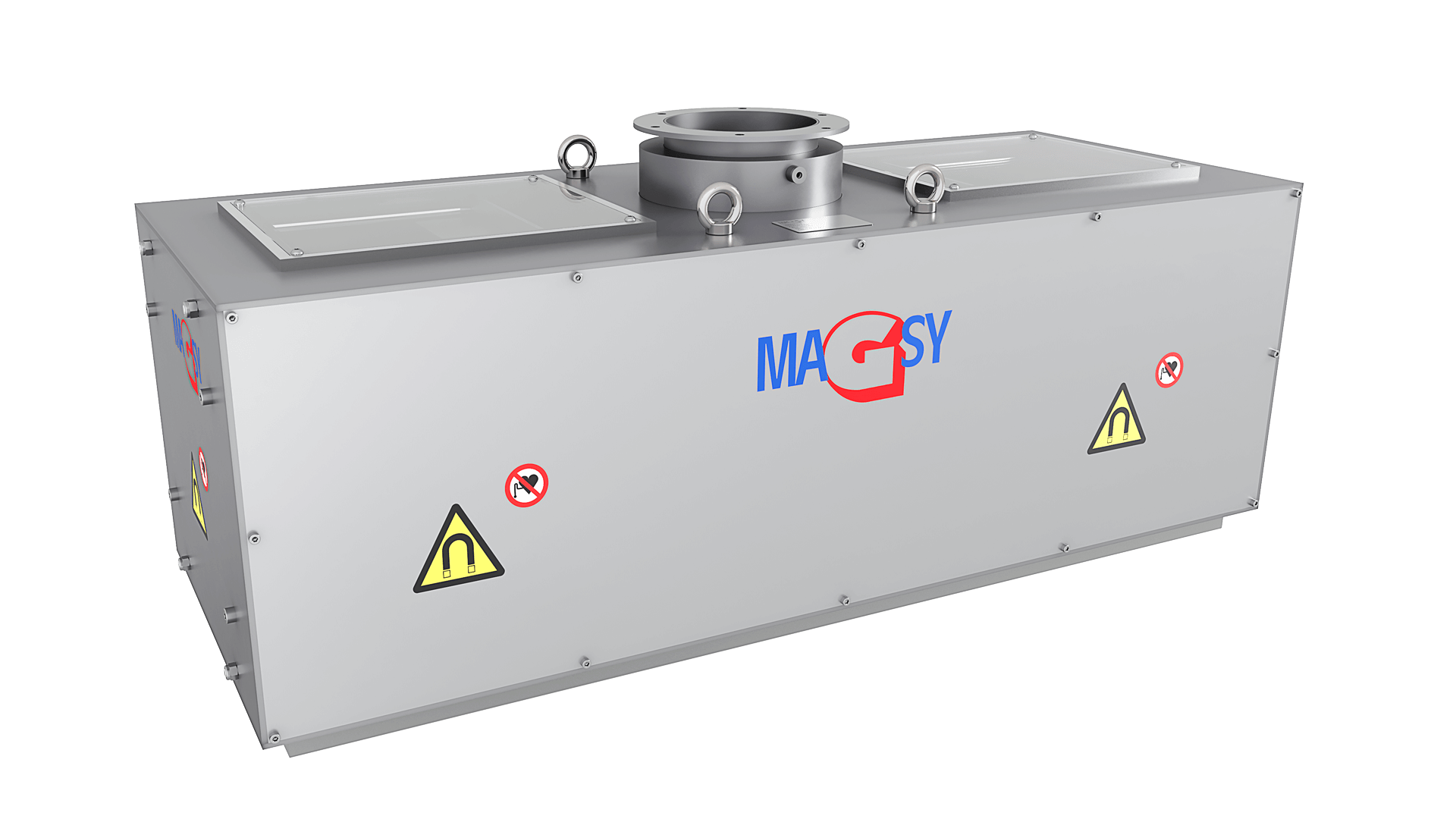

Plaatmagneetseparatoren MSP FAC met automatisch reinigingssysteem
Plaatmagneetseparatoren worden zowel gebruikt ter bescherming van procesapparatuur (uitvoering met ferrietkern) als voor de controle en borging van het eindproduct (uitvoering met neodymiumkern).
Het hoge magnetische vermogen, de hoogwaardige afwerking en het reinigingssysteem voldoen aan de eisen van de meest veeleisende klanten in uiteenlopende industrieën, waar hoge eisen worden gesteld aan de bescherming van procesapparatuur en de zuiverheid van het eindproduct.
✓ Automatisch reinigingssysteem
✓ Ferriet- of neodymiumkern
✓ Bescherming van procesapparatuur
✓ Controle van het eindproduct

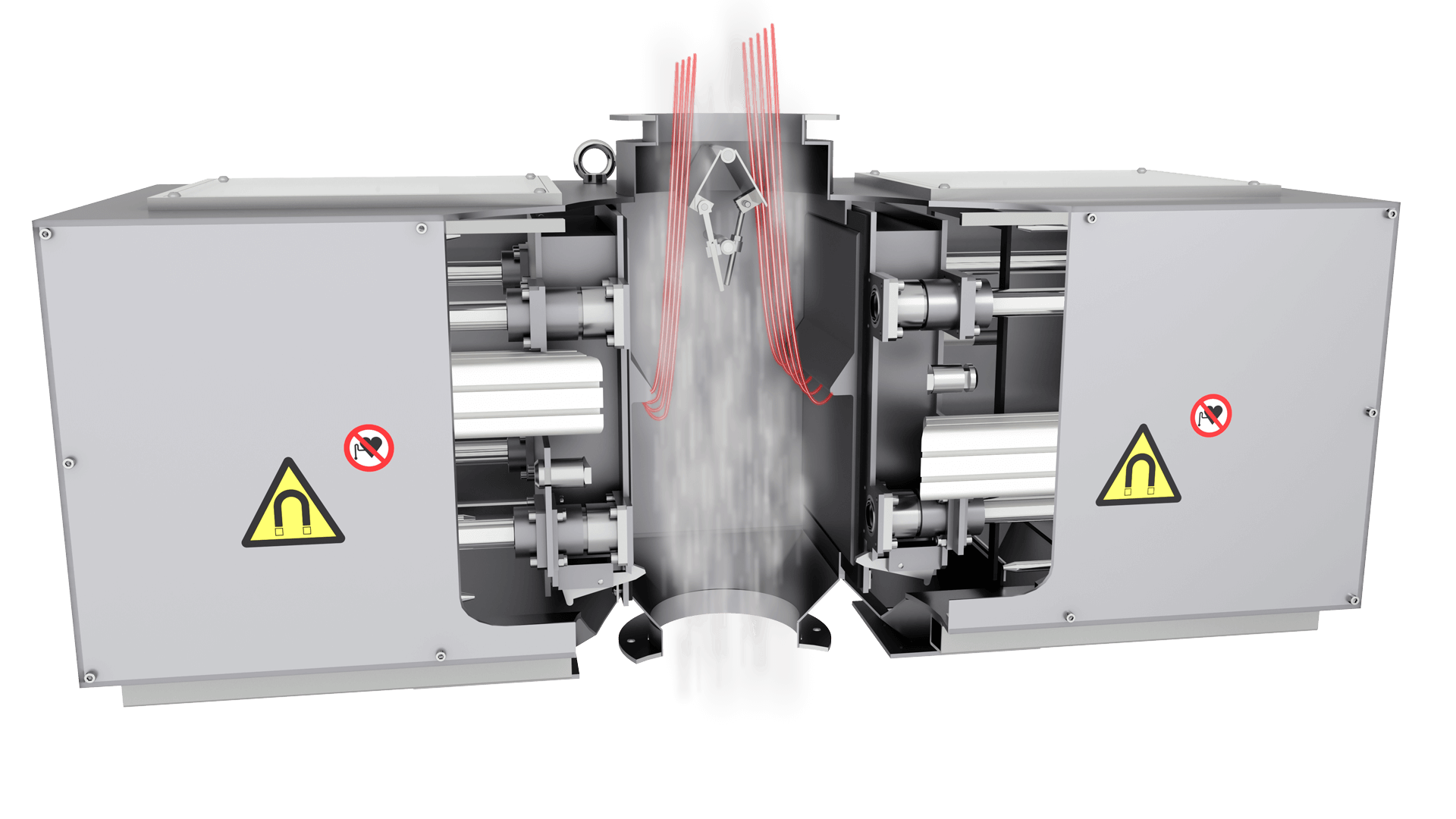

Werkingsprincipe van de MSP FAC-separator
De magnetische separator wordt aangestuurd met pneumatische componenten van FESTO. Het meegeleverde SIEMENS-besturingssysteem is geschikt voor de meeste industriële toepassingen. Het te scheiden materiaal wordt door het middengedeelte toegevoerd, waar een verstelbare verdeelkap de materiaalstroom gelijkmatig over de magneetplaten verdeelt. Tijdens de automatische reinigingscyclus bewegen de platen naar de zijkanten van de separator, waar ze worden gedemagnetiseerd en de opgevangen verontreinigingen automatisch in de zij-uitlopen vallen. Dankzij de unieke constructie van de magnetische kernen biedt de MSP-serie uitstekende magnetische eigenschappen over de volledige doorsnede van de materiaalstroom.
Voordelen van de MSP FAC-magneetseparator met automatisch reinigingssysteem
✓ Automatisering van het proces verhoogt de productiviteit, vereist geen bediening en voorkomt dat reinigingsintervallen door menselijke fouten worden verwaarloosd. Een ander belangrijk voordeel is de hoge arbeidsveiligheid
✓ Gebruik in installaties met een hoge concentratie ferromagnetische verontreinigingen
✓ Instelbaar reinigingsinterval afhankelijk van de hoeveelheid opgevangen verontreinigingen
✓ Mogelijkheid tot aansluiting op een centraal besturingssysteem (standaard potentiaalvrije contacten, optioneel PROFINET of PROFIBUS)
✓ Diep magnetisch veld, hoge lostrekkracht en hoge magnetische inductie
✓ Ook geschikt voor slecht stromende materialen en voor abrasief stortgoed – bekleding met slijtvast polyurethaan – geschikt voor de voedingsmiddelenindustrie
✓ Voor posities waar de hoogste scheidingskwaliteit vereist is of waar veel zeer fijne ferromagnetische verontreinigingen voorkomen, is een plaatmagneetseparator ontwikkeld met 7 magnetische circuits
✓ Voldoet aan de normen voor gebruik in de voedingsmiddelenindustrie, bijvoorbeeld EN 1935/2004
✓ Vervaardigd van roestvast staal 1.4301, met besturingscomponenten van gerenommeerde fabrikanten FESTO, Siemens en Rittal
✓ Voorbereid voor leidingsystemen DN 150/200/250/300. Met verloopstukken kan de aansluiting worden aangepast
✓ Robuustheid, duurzaamheid en montagegereedheid. Inbedrijfstelling en opleiding van personeel zijn optioneel onderdeel van de levering
✓ Serviceondersteuning op locatie of via beheer op afstand met een GSM-module
✓ Certificaat van magnetische eigenschappen – gemeten met gekalibreerde instrumenten door opgeleid personeel
✓ Jaarlijkse inspectie en controlemetingen door de serviceafdeling van MAGSY op uw locatie
Toepassingsgebieden van plaatmagneetseparatoren in de praktijk
Scheiding voor productzuiverheid
Wanneer de separator wordt toegepast op een positie die de veiligheid en eindkwaliteit van het product waarborgt, is de volledig geautomatiseerde MSP FAC-separator uitgerust met een neodymiumkern die zeer hoge waarden voor magnetische inductie en lostrekkracht bereikt. Voor posities waar de hoogste scheidingskwaliteit vereist is of waar veel zeer fijne ferromagnetische verontreinigingen worden verwacht, is een plaatmagneetseparator met 7 magnetische circuits ontwikkeld.
Afmetingen en modellen
De MSP FAC-productserie wordt standaard aangeboden voor leidingsystemen met diameters van 150/200/250/300. Voor andere afmetingen of kleinere diameters is montage met verloopstukken mogelijk.
✓ DN 150
✓ DN 200
✓ DN 250
✓ DN 300
Aansluitvereisten
✓ Elektrisch: 230/16 A
✓ Pneumatisch: perslucht – permanent 6 bar
Technische basisspecificatie
Magnetische uitrusting
Ferrietmagneten met een constructie voor een diep magnetisch veld of zeer sterke NdFeB-magneten, beschermd door een plaat van roestvast staal 1.4301/1.4404
Temperatuurbestendigheid van het magnetische materiaal
Anisotroop ferriet 200 °C/NdFeB standaard tot 80 °C – optioneel 120 °C, 150 °C
Magnetische prestaties
Ferriet ca. 2.100 G / 25 N op de kern /// 1.800 G / 20 N op het contactvlak
NdFeB ca. 6.000 G / 80 N op de kern/// 4.500 G / 60 N op het contactvlak
Materiaal van de separator
Standaard: roestvast staal 1.4301 / AISI 304
Optioneel: roestvast staal 1.4404 / AISI 316 L (voor een zure pH)
Drukbestendigheid
Niet bestemd voor drukleidingen
PLC-besturing
Siemens
Pneumatische besturingscomponenten
FESTO
Verdeelkasten voor pneumatiek en elektra
Rittal
Oppervlaktebehandeling
Buitenoppervlakken en separatorbehuizing: machinaal gestraald met een keramisch straalmiddel
Aansluitelementen
Standaard 150×150/200×200/250×250/300×300
Afhankelijk van de eisen is aansluiting op de specifieke positie mogelijk met verloopstukken
Voor zeer stoffige producten wordt aansluiting op een ontstoffingssysteem aanbevolen – de montageopeningen zijn op de separator voorbereid – DN 50 – gladde buis
Afdichtingsmateriaal
Standaard: afdichting die voldoet aan de eisen van de voedingsmiddelenindustrie
Optioneel: volgens de eisen
Optionele functionele accessoires
Bekleding met slijtvast polyurethaan
Elektrische en pneumatische besturingscomponenten voor ATEX 22-omgevingen
Verloopstukken voor installatie in leidingen met een andere diameter
Inbedrijfstelling en opleiding van personeel
Mechanische bewerking en lasnaden van componenten
Mechanische bewerking
Alle mechanische bewerkingen worden uitgevoerd op machines uit de eigen productiefaciliteit en met de eigen productietechnologie van MAGSY CZ.
Lasnaden van componenten
Uitgevoerd volgens de geldende technologische normen voor het lassen van roestvaste materialen. Een uitgebreide eindcontrole van de lasnaden garandeert een hoge afwerkingskwaliteit.
Waarvoor is de plaatmagneetseparator MSP FAC geschikt?
De plaatmagneetseparator MSP FAC is geschikt voor toepassingen waarbij ferromagnetische verontreinigingen automatisch uit stortgoed moeten worden verwijderd, procesapparatuur moet worden beschermd of de zuiverheid van het eindproduct moet worden gewaarborgd.
Bescherming van productieapparatuur
Opvang van grovere ferromagnetische verontreinigingen en bescherming van de achterliggende productieapparatuur.
Zuiverheid van het eindproduct
Productcontrole op posities waar een hoge scheidingskwaliteit en de opvang van fijne ferromagnetische verontreinigingen vereist zijn.
Hoe kiest u de juiste plaatmagneetseparator MSP FAC?
Bij de keuze moet eerst worden bepaald of de separator hoofdzakelijk dient ter bescherming van de productieapparatuur of voor de controle van het eindproduct. Daarnaast moet rekening worden gehouden met het type magnetische kern, het leidingsysteem, de materiaaleigenschappen, de hoeveelheid ferromagnetische verontreinigingen, de gewenste aansluiting op een centraal besturingssysteem en de bedrijfsomstandigheden.
✓ bescherming van apparatuur of productzuiverheid
✓ ferriet- of neodymiumkern
✓ leidingsysteem DN 150/200/250/300
✓ materiaaltype en stroombaarheid
✓ interval van de automatische reiniging
✓ aansluiting op een centraal besturingssysteem
Vraag het ons – wij adviseren u graag!
Maatwerkproductie is onze specialiteit.
Wij helpen u de juiste uitvoering van de plaatmagneetseparator te kiezen op basis van het materiaal, het leidingsysteem, de vereiste scheidingskwaliteit en de omstandigheden van uw toepassing.
