De magneetseparator voor textielfilters is bestemd voor het opvangen van metalen magnetische verontreinigingen uit vloeistoffen en vergelijkbare stoffen met een vrijwel vloeibare consistentie die door filterinstallaties worden geleid.
Magsy biedt voor magneetstaven voor textielfilters meerdere niveaus van magnetische inductie en magnetische kracht. Afhankelijk van het type materiaal dat langs de magneetstaven moet stromen, moet een geschikte magnetische kracht worden gekozen. Onze experts adviseren u hierover op basis van uw productieomgeving en technologische mogelijkheden.
Voor bepaalde scheidingstoepassingen is een dieper magnetisch circuit nodig, zodat metaalverontreinigingen ook vanaf een grotere afstand gedeeltelijk worden aangetrokken en vervolgens stevig worden vastgehouden. Dit geldt vooral voor magnetische scheiding en de opvang van grotere ferromagnetische verontreinigingen.
Voor andere toepassingen moet de diepte van het magnetische circuit juist zo klein mogelijk worden gehouden, zodat de houdkracht maximaal is en zelfs de fijnste ferromagnetische verontreinigingen met een kleverig, slibachtig karakter na opvang betrouwbaar worden vastgehouden.
Dit alles wordt gecombineerd met een zeer dunne wand die de vloeistof van de magneten scheidt. Doorgaans bedraagt de wanddikte 0,5 tot 0,7 mm afhankelijk van de gekozen magnetische kracht en de eisen aan de kwaliteit van de magnetische scheiding.

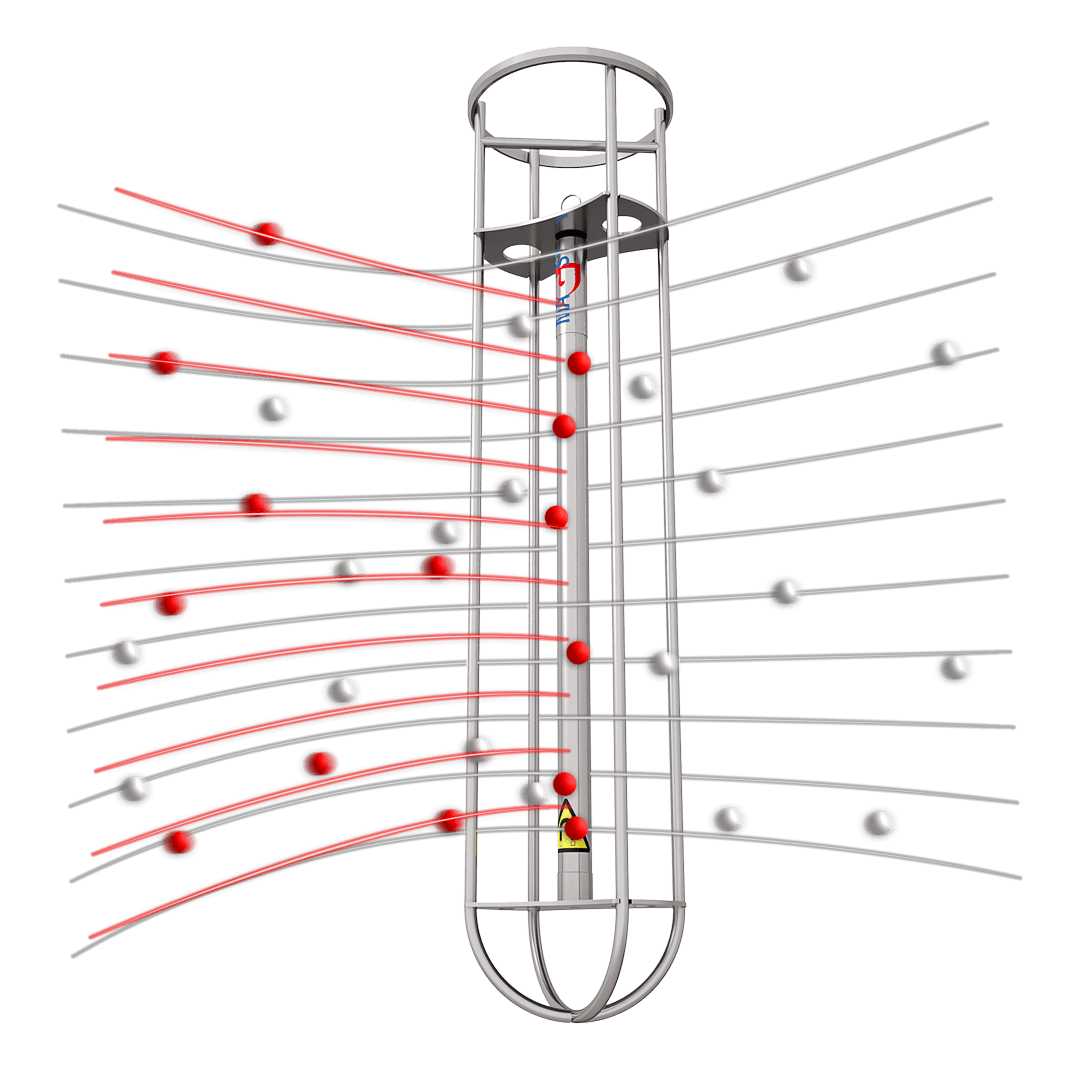

In alle gevallen moet een zo direct mogelijk contact tussen de metaalverontreiniging en de magneetstaaf worden gegarandeerd. In textielfilters is dit doorgaans moeilijk te realiseren. Het beperkte contact met de magneetstaven wordt daarom gecompenseerd door de vloeistof langer in het kaarsfilter te laten verblijven, wat onder meer leidt tot langere procestijden.
Daarom biedt ons bedrijf ook een versterkte magnetische scheiding door twee magneetstaven in een speciaal aangepaste staafhouder te installeren. Hierdoor hoeft de verblijftijd in de filtereenheid niet te worden verlengd en neemt de kans op het opvangen van ferromagnetische verontreinigingen toe door het grotere aantal magneetstaven in de houder.
Ter informatie kunt u de grafiek downloaden, waarop wordt weergegeven hoe de magnetische inductie en lostrekkracht afnemen naarmate de afstand tot de magneetstaaf groter wordt. Dit bevestigt dat een groter aantal geïnstalleerde staven de kans op het opvangen van ferromagnetische verontreinigingen verhoogt.
De magneetstaven worden geïnstalleerd in speciaal ontwikkelde houders die zijn ontworpen voor de meeste afmetingen van stoffen filters en plaats bieden aan één of twee magneetstaven. De houder past gemakkelijk en ergonomisch in de groef van het kaarsfilter en garandeert ook na installatie een maximale dichtheid van het volledige systeem.
Het benodigde aantal staven is afhankelijk van de productietechnologie en de eisen van de klant aan het uiteindelijke magnetische scheidingsresultaat.

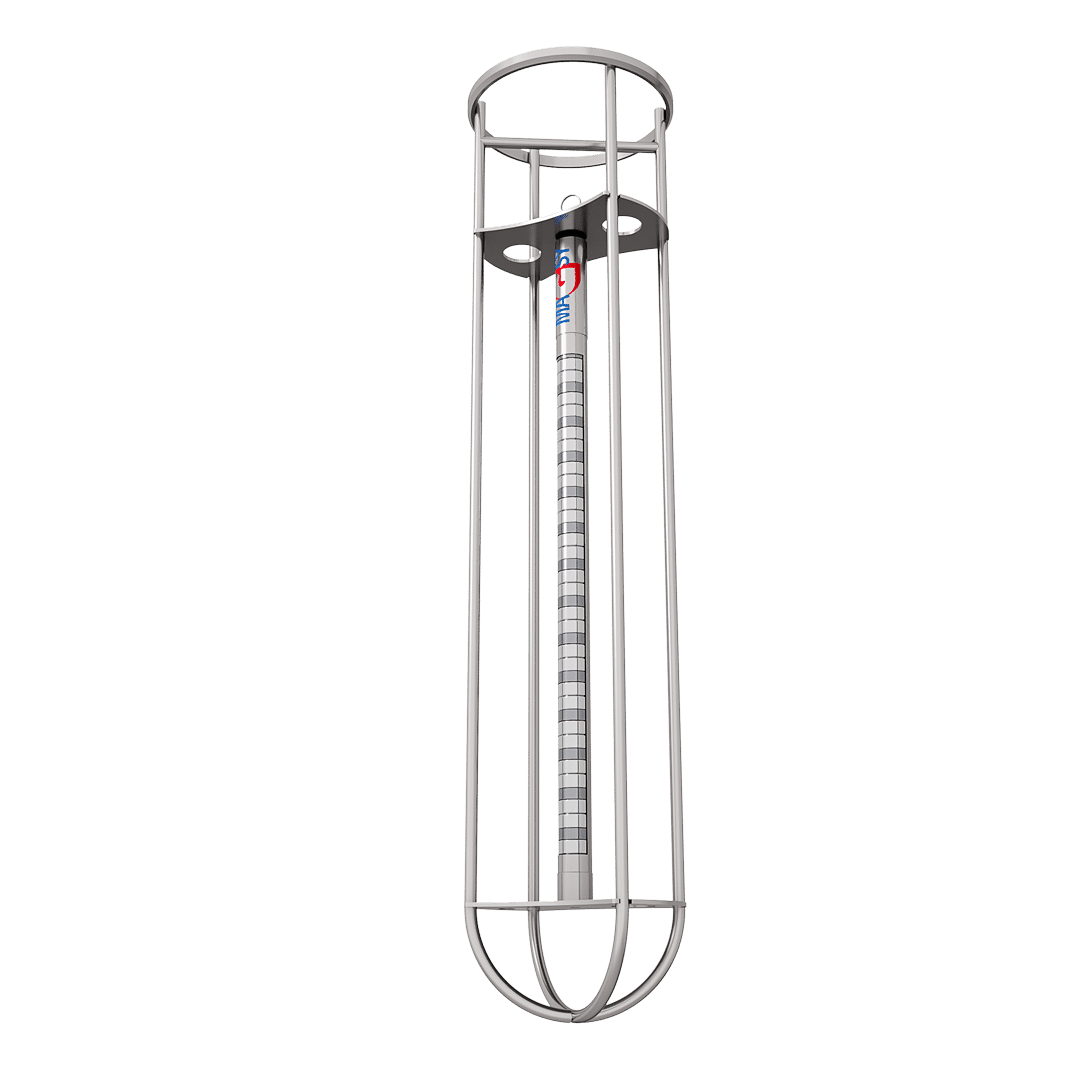

Magneet voor textielfilters met één staaf (MTF – 1) bestaat uit één magneetstaaf en een roestvaststalen drager voor één staaf.
Magneet voor textielfilters met twee staven (MTF – 2) bestaat uit twee magneetstaven en een roestvaststalen drager voor twee staven.
Aan de bovenzijde is een verzinking aangebracht waarmee de magneetstaaf bij plaatsing in de hulphouder stevig wordt geborgd.
Een speciaal ontworpen open magnetisch circuit met een kortere of langere boog tussen de poolstukken garandeert de maximale magnetische lostrekkracht voor uw toepassing.
De standaarduitvoering is vervaardigd van roestvast staal 1.4301 / AISI 304. Voor toepassingen in een omgeving met een agressieve pH-waarde kunnen wij op verzoek een uitvoering leveren van 1.4404 / AISI 316. Alle materialen zijn gecertificeerd en voldoen aan de kwaliteitsnormen van de EU.
De temperatuurbestendigheid van de magneetstaven bedraagt standaard maximaal 80 °C. Op verzoek kunnen wij de magneetstaaf voorbereiden voor gebruik bij hogere temperaturen tot 200 °C. Bij hogere temperaturen moet rekening worden gehouden met een afname van de standaard magnetische waarden met circa 10–20 %, afhankelijk van de gekozen temperatuurbestendigheid.
De houder wordt met keramische kogeltjes gestraald, wat resulteert in een gelijkmatig mat oppervlak. De volledige constructie is robuust en stevig en is geschikt voor intensief gebruik.
Aan de bovenzijde van de staafhouder bevindt zich een telescopische borgpen die de magneetstaaf stevig in de houder fixeert en tijdens de reiniging eenvoudig verwijderen mogelijk maakt.
Een belangrijk onderdeel van de staafhouder is een geperforeerd, gewichtsbesparend roestvaststalen veiligheidsschot. Dit houdt de magneetstaven tijdens de reiniging volledig van elkaar gescheiden. Dit geldt voor de uitvoering met twee geïnstalleerde staven.
Nadat de magneetstaaf uit de houder is verwijderd, veegt u deze eenvoudig in de lengterichting schoon. Bij een houder met twee magneetstaven verwijdert u de staven één voor één.
Omdat het magnetische circuit aan beide zijden ruim vóór het uiteinde van de magneetstaaf eindigt, kunnen de metaalverontreinigingen eenvoudig van de staaf worden verwijderd.
Het is zeer belangrijk om tijdens dit proces geschikte persoonlijke beschermingsmiddelen te dragen, zodat scherpe metaalverontreinigingen op de staven geen handletsel veroorzaken.
De magneetseparator voor textielfilters is geschikt voor processen waarin metalen magnetische verontreinigingen moeten worden opgevangen uit vloeistoffen of vergelijkbare stoffen die door een filterinstallatie stromen.
Bij de keuze moet rekening worden gehouden met het materiaaltype, de vereiste magnetische kracht, het aantal magneetstaven, de afmetingen van het stoffen filter, de bedrijfstemperatuur, de materiaaluitvoering en de eisen aan veilige reiniging.
Wij passen de afmetingen van de separator aan uw installatie aan, adviseren een geschikte diameter en lengte van de separator en helpen u bij de keuze van de meest geschikte magneten.
